讓專才為專家服務
SLD 固定式聲學多普勒流量計
首頁 產品中心 環境氣象測量 水文測量 SLD 固定式聲學多普勒流量計

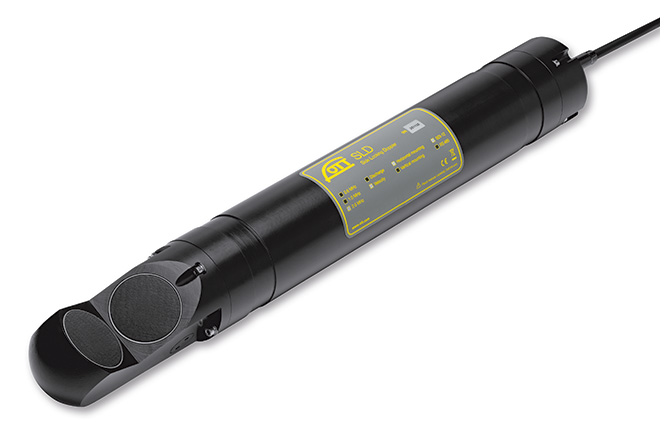

SLD 固定式聲學多普勒流量計


應用范圍

? OTT SLD 適用于小型和中型 天然河流、人工渠道等流量的 在線監測

? 可與電源、數據記錄儀、通訊 模塊相結合作為小型流量在 線監測站

? 安裝位置要求:長而直的河 道,水深與河寬比約為1:10, 河床、河岸無突變,無回流

技術特點

? 可用于河流或明渠在線測流 ? 特別對于高泥沙含量和洪水情況進行了優化

? 高精度的流量測量 ? 讀數穩定可靠 ? 指標流速法計算流量

? 同時測量 x 和 y 方向流速,可計算流向 ? 超聲波水位測量技術,高精度的水位測量

? 集成溫度探頭,用于水溫監測及聲速補償 ? 集成前傾及側傾傳感器,方便安裝調整

? 尺寸小,易安裝,且對流動影響小 ? 智能障礙物識別功能

? 隨機軟件提供全面的 QA/QC 及安裝質量檢 驗,避免安裝出現問題

? 自帶律定軟件,可通過水力模型、流速分布及已 知流量三種方式進行律定

? RS485、SDI12 通訊接口,支持遠距離數據傳輸

測量原理

流速測量

OTT SLD采用超聲波多普勒原理測量流速。儀器沿水平方向發射兩束超聲波,超聲波遇到水中的顆粒物會發生 反射,反射波的頻率與原始聲波頻率之間存在一定的偏移,該偏移的大小與聲源和顆粒物之間的相對速度有 關,從而,可求得反射顆粒的運動速度,再將大量顆粒物的運動速度合并計算為水流流速。 兩束超聲波分別朝向斷面的上游和下游成 67.5 度, 利用速度的合成原理,得到平行于流向主方向的 x 方向流 速和垂直于流動主方向的 y 方向流速。

水位測量

OTT SLD內置超聲波傳感器用于測量水位,儀器自帶一個豎直向上的超聲波探頭,利用超聲波發射和接收的時 間差計算水面所在的高度。同時,儀器內置壓力傳感器用于深度校核。只有當超聲波探頭測量的水位與壓力探 頭測得的水位差值在一定范圍內時,該水位測量才有效。

技術指標

流速

測量原理 使用兩束水平超聲波通過多普勒原理進行測量

量程 ± 10 m/s

精度 讀數的 1% 或 ± 0. 5 cm/s

分辨率 1mm/s

測量平均時間 1s…3600s

超聲波頻率 600 KHz、1 MHz、2 MHz

超聲波擴散角 2.4 度(600KHz)、2.4 度(1MHZ)、2.1 度(2MHz)

超聲波傳輸范圍 典型 80m(600KHz)、25m(1MHZ)、10m(2MHz)

盲區 30m(600KHz)、15m(1MHZ)、8m(2MHz)

至大測量單元大小 10m(600KHz)、4m(1MHZ)、2m(2MHz)

測量單元數目 9 個

水平超聲波夾角 135 度

水位

超聲波水位量程 0.15 - 10 m

精度 ±3 mm

分辨率 1mm/s

測量平均時間 1s…3600s

設備最小水深要求 0.15m

環境

操作溫度 -5…+35℃

存儲溫度 -20 …70℃

防護等級 IP68

尺寸及其它

長度 45 – 52.2 cm(與波束頻率有關)

直徑 7.5 cm(圓柱體)

供電 12 – 16 V DC

平均功耗 50 – 500 mW(受測量周期影響)

接口 RS232、RS485 或 SDI12 內存 9M 安裝方式 水平或垂直
